비상발전기용 ATS(자동절체스위치) 교체작업

2020년 5월21일

울산중앙병원 본관 전기실 노후된 ATS교체작업



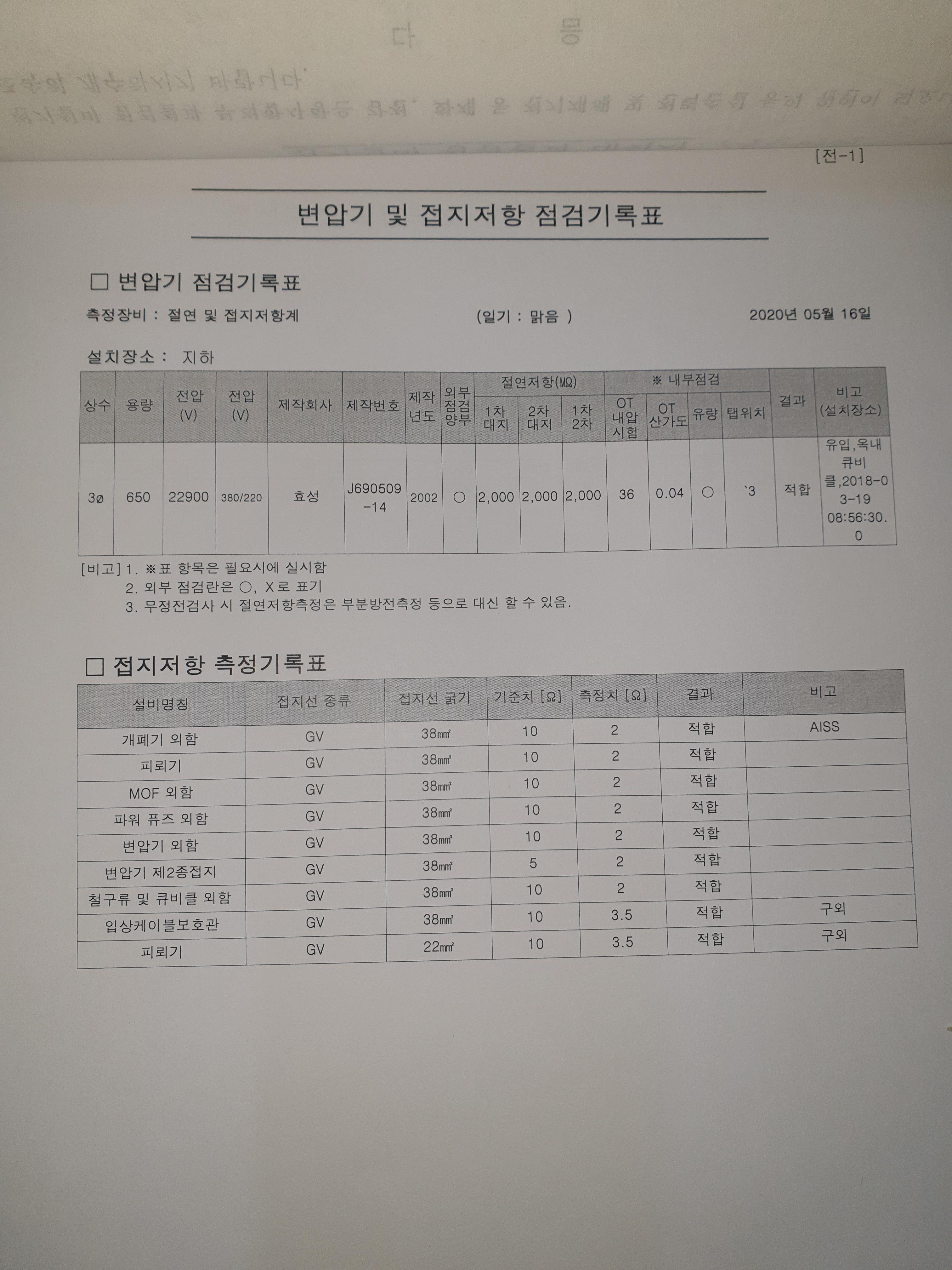

5월16일 토욜 전기안전정기검사때 한전 전기 강제 정전하여 발전수전설비 점검후

한전전기 재투입시 노후된 ATS가 비상발전기 전력을 완전 차단하지 못해

아크가 발생하는 사고가 생겨 ATS가 고장이 생긴다.

다행히 ATS가 한전측으로 넘어가서 긴급히 한전 전기는 살려놓고

비상발전기는 수동으로 바꿔 다시 자동 동작 하지않게 해놓고

몇칠후 급히 업체를 견적을 받아 5월21일 자정이 지나서 ATS 교체작업을 진행 하였다.

전문적으로 교체건만 하시는 분이여서 작업은 테스트까지 30분에 완료하였다.

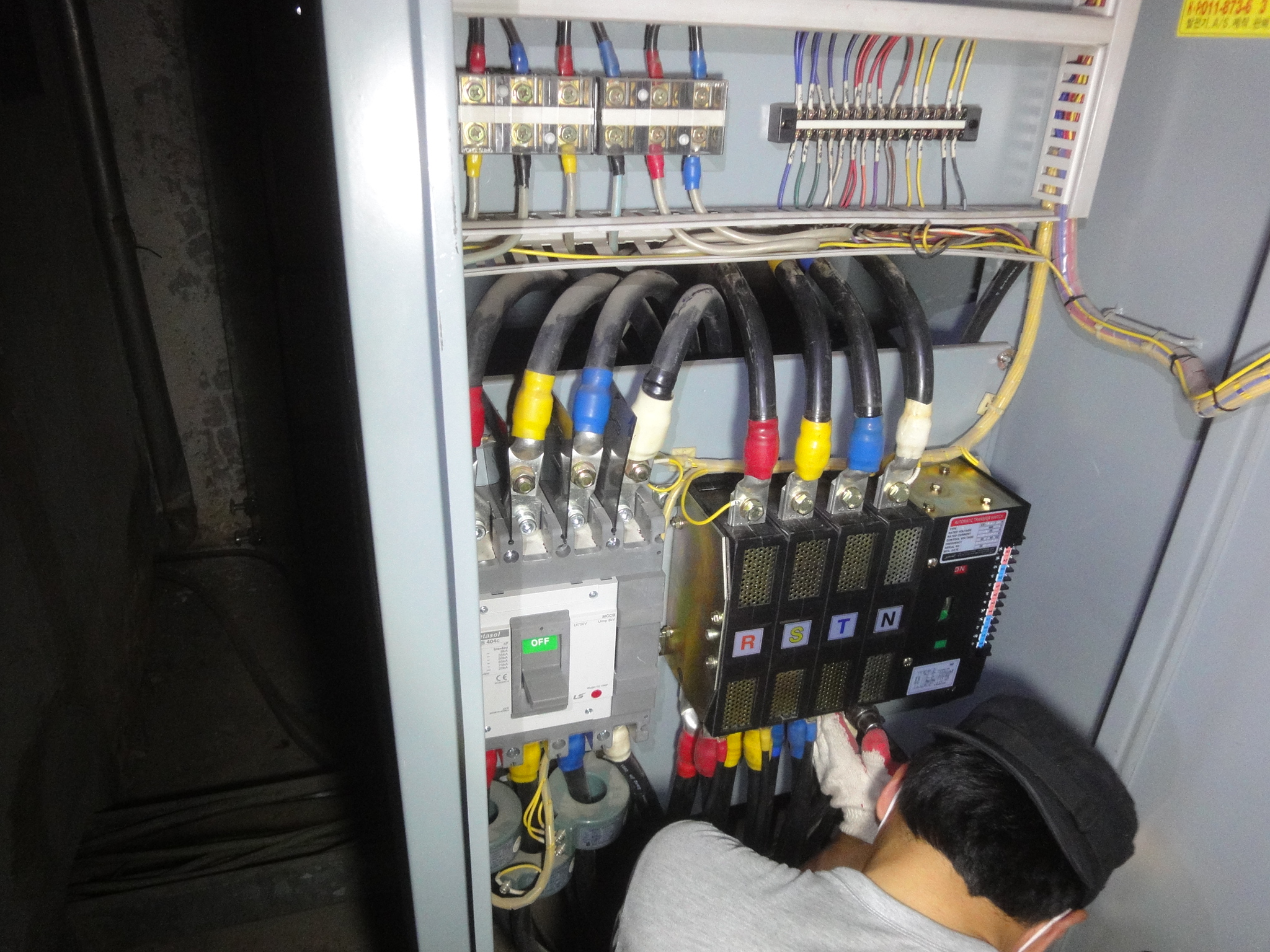

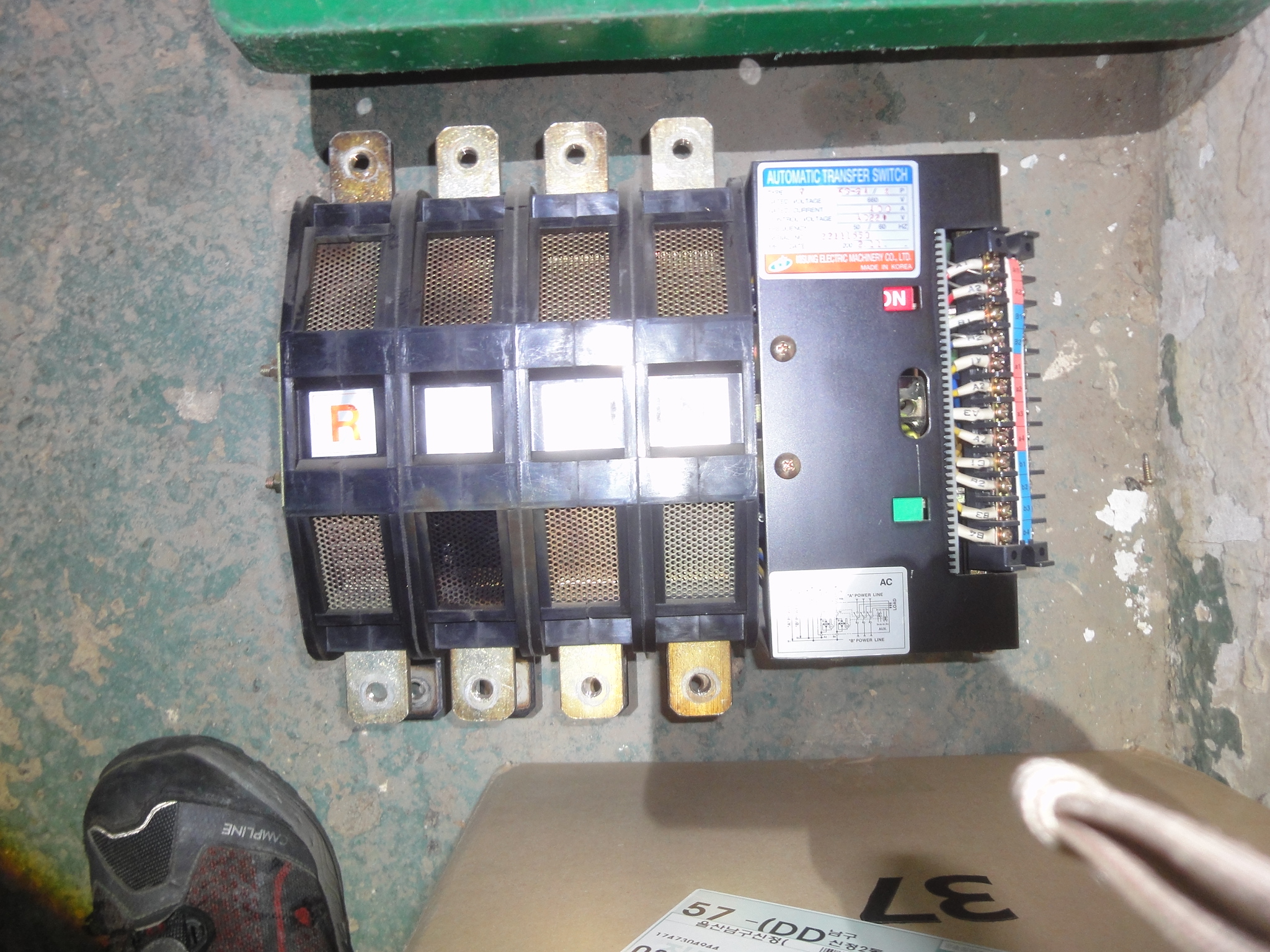

S상에 아크 자국이 선명한 교체전 ATS

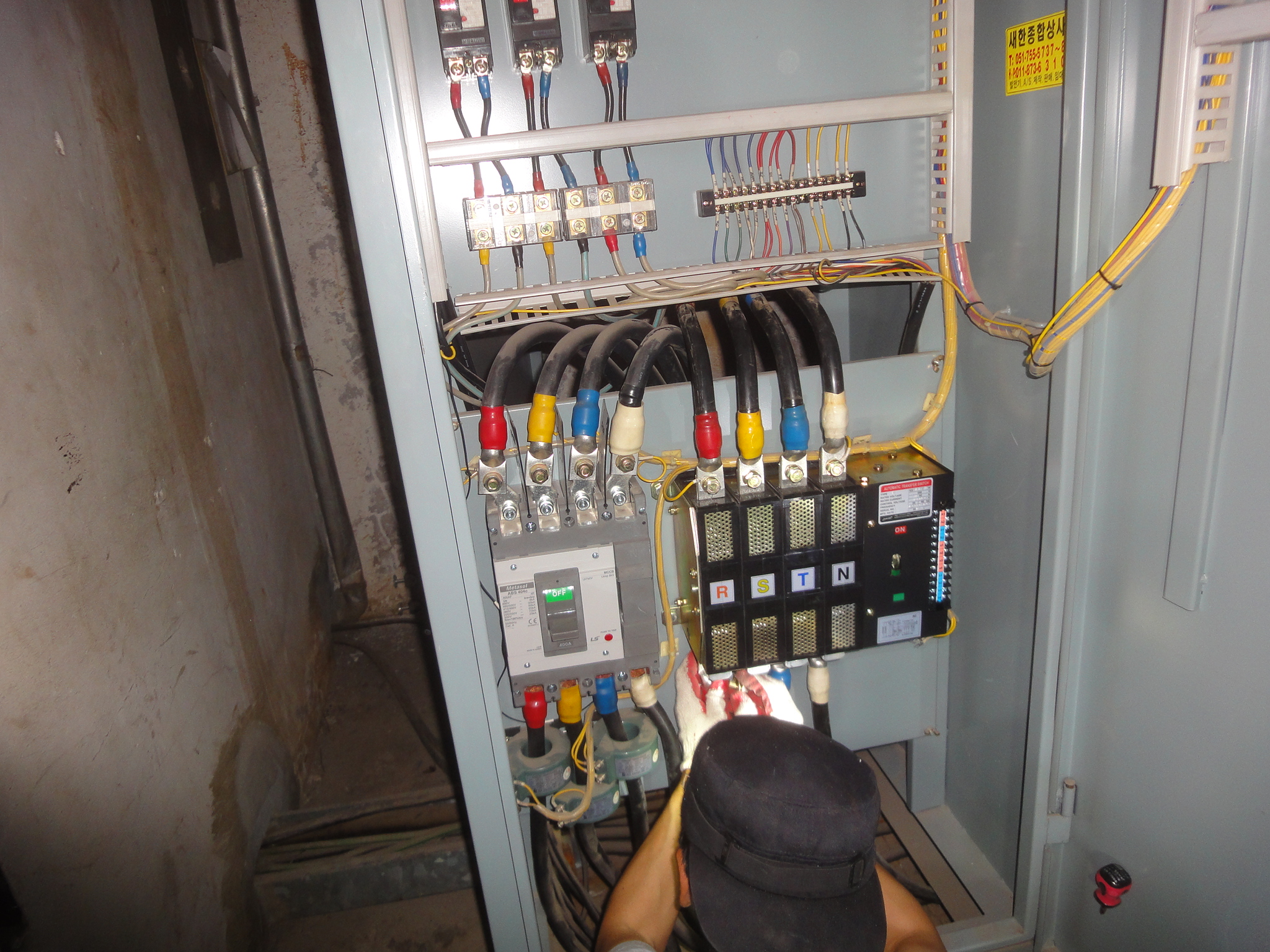

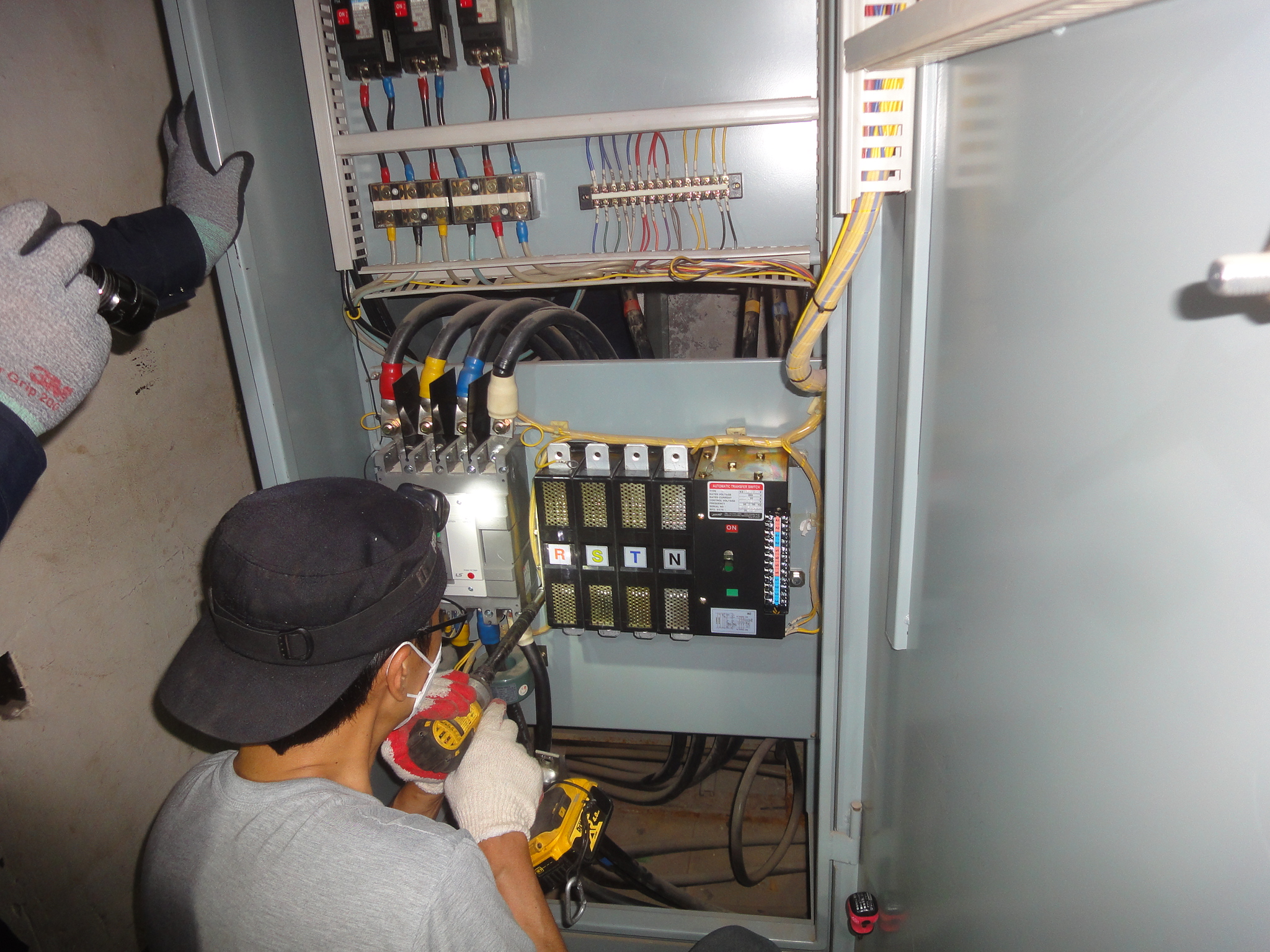

ATS교체시 수전반 고압은 살려놓고 상시 라인은

살려 병동 전기는 계속 사용중이였고

저압 ATS1차 비상라인만 내려놓고 하여 밑 사진은

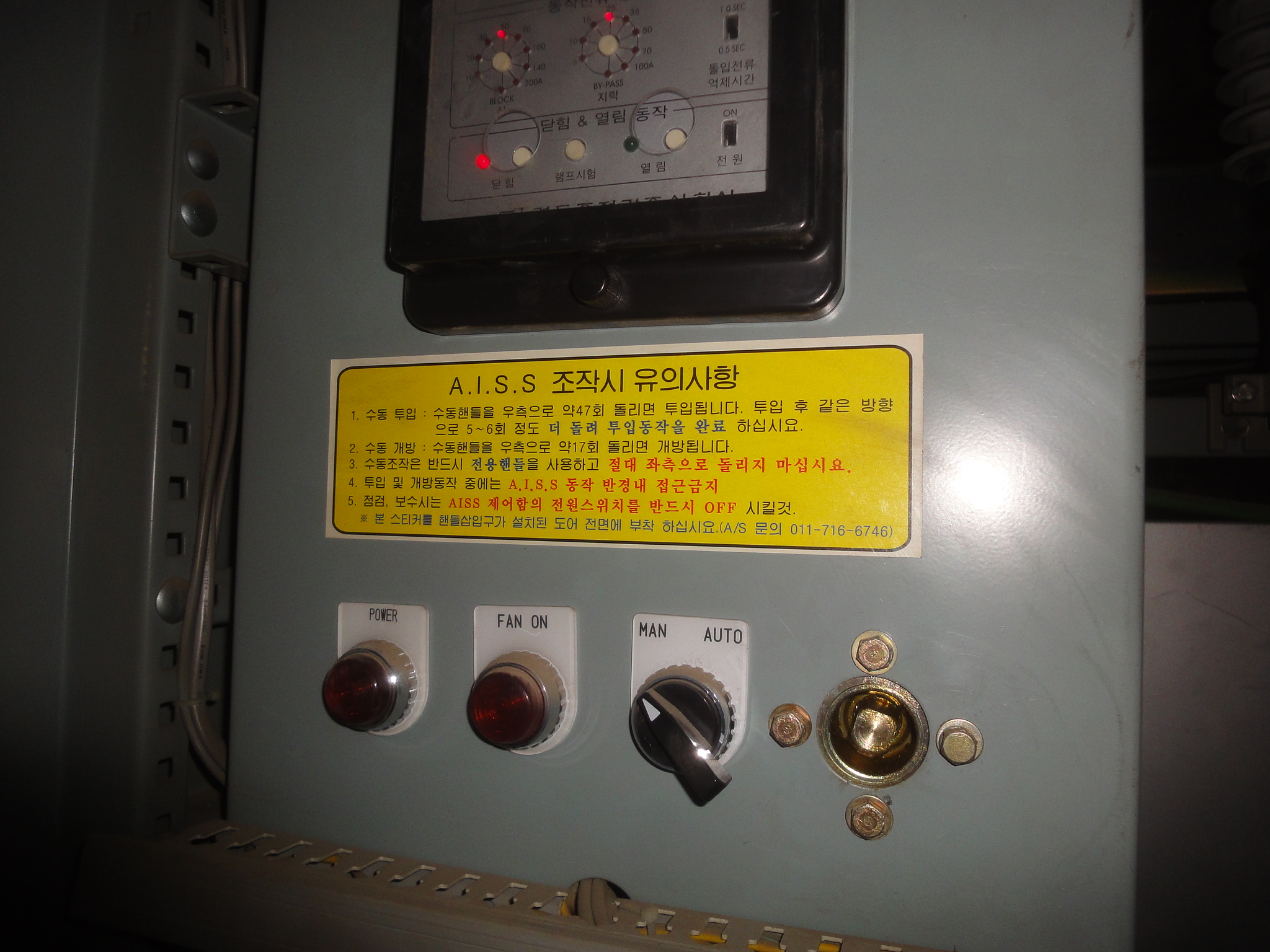

상관없는 사진이지만 AISS 수동 사용법 올려본다.

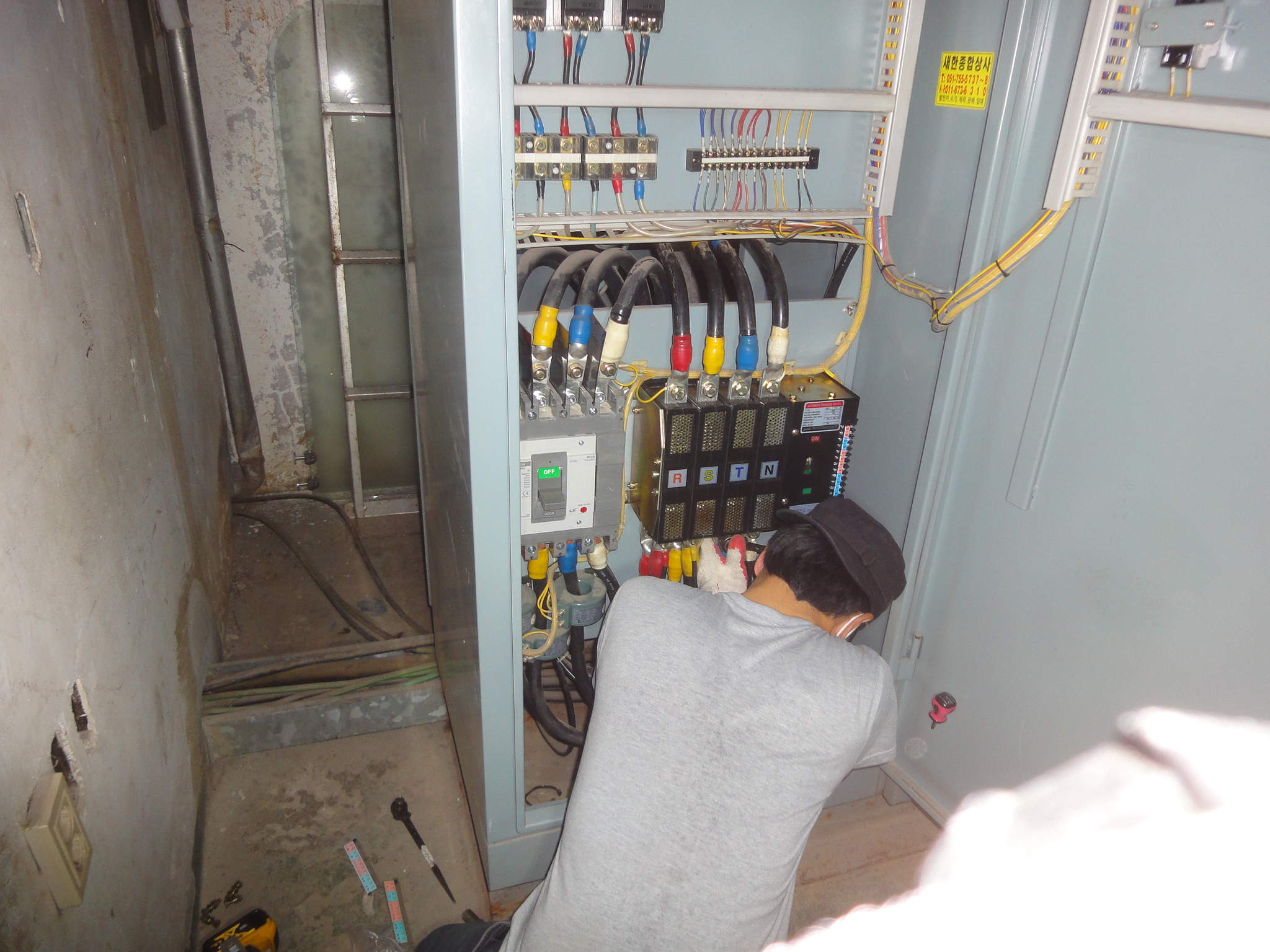

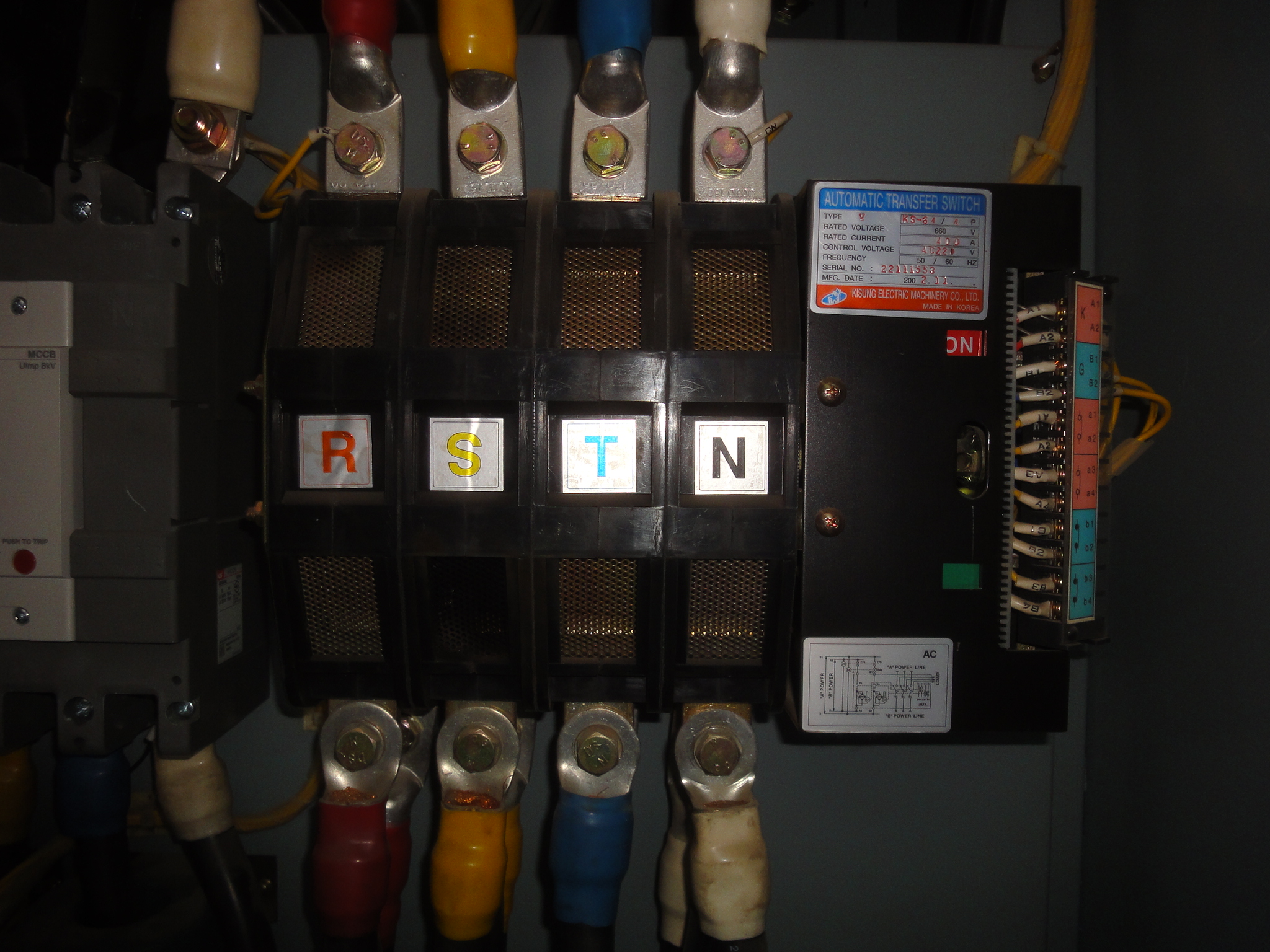

30분만에 작업 완료하고난 후 모습

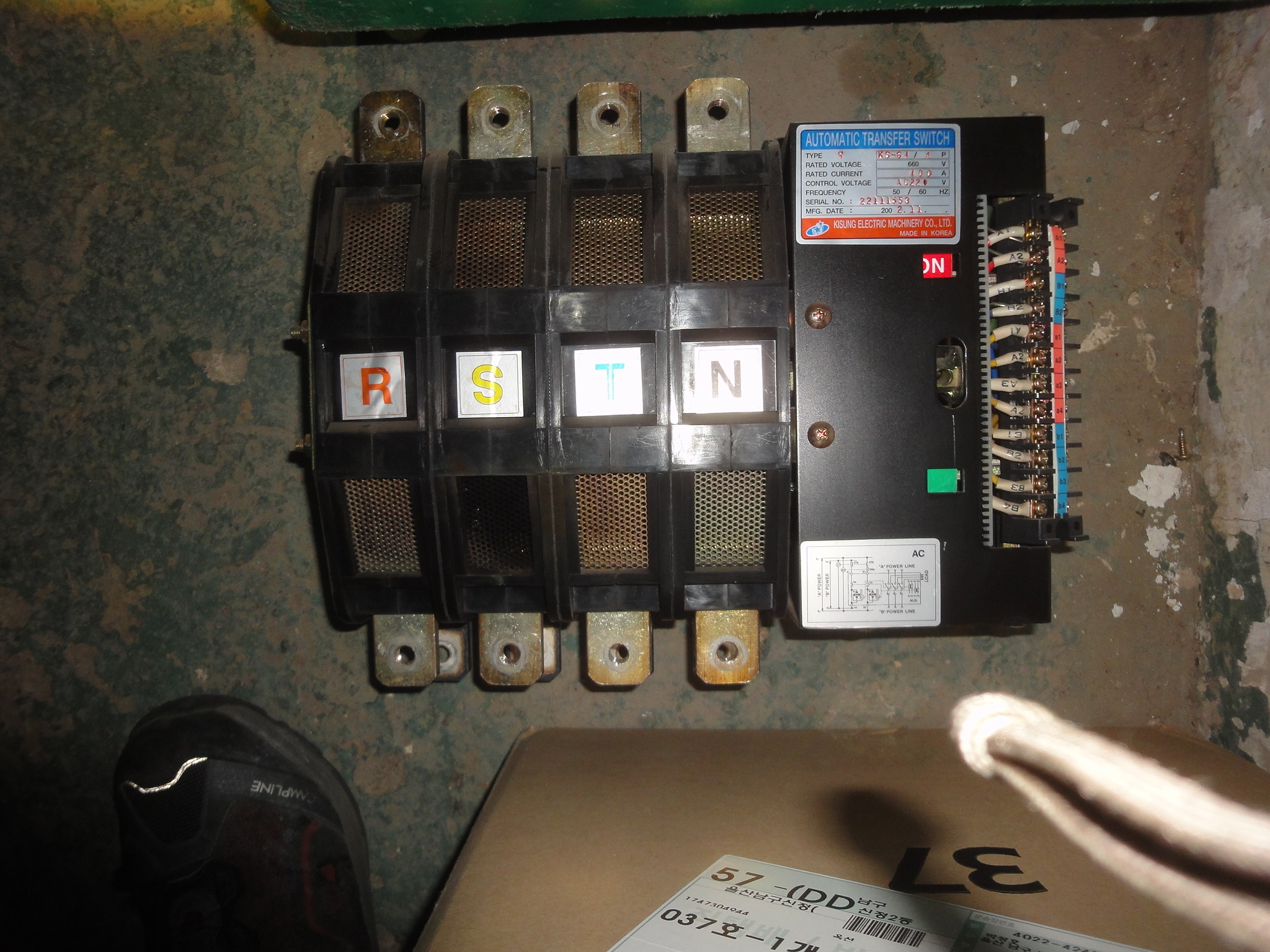

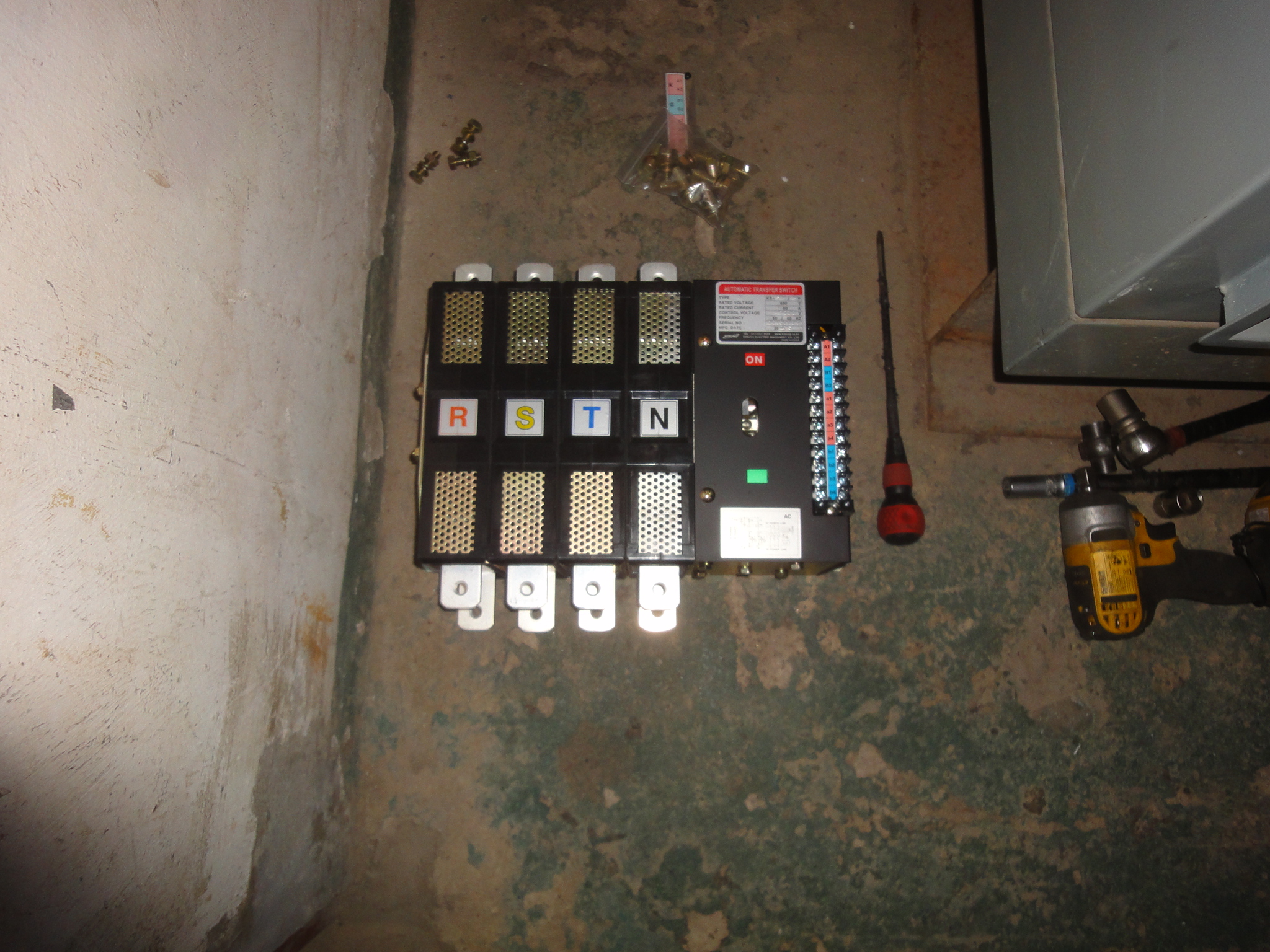

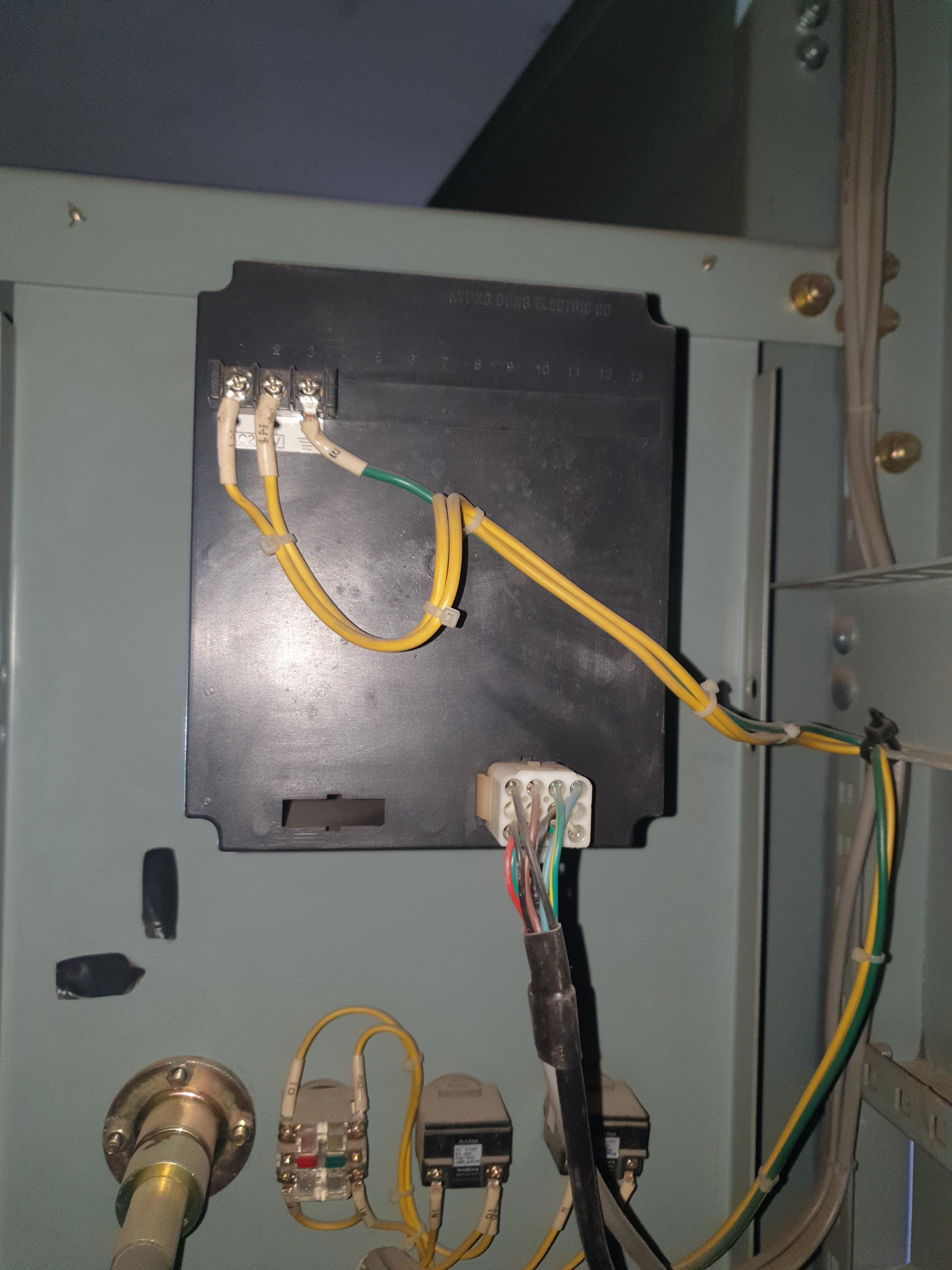

같은 회사 제품이지만 모양이 약간 다르긴하나

단자 위치는 같다.

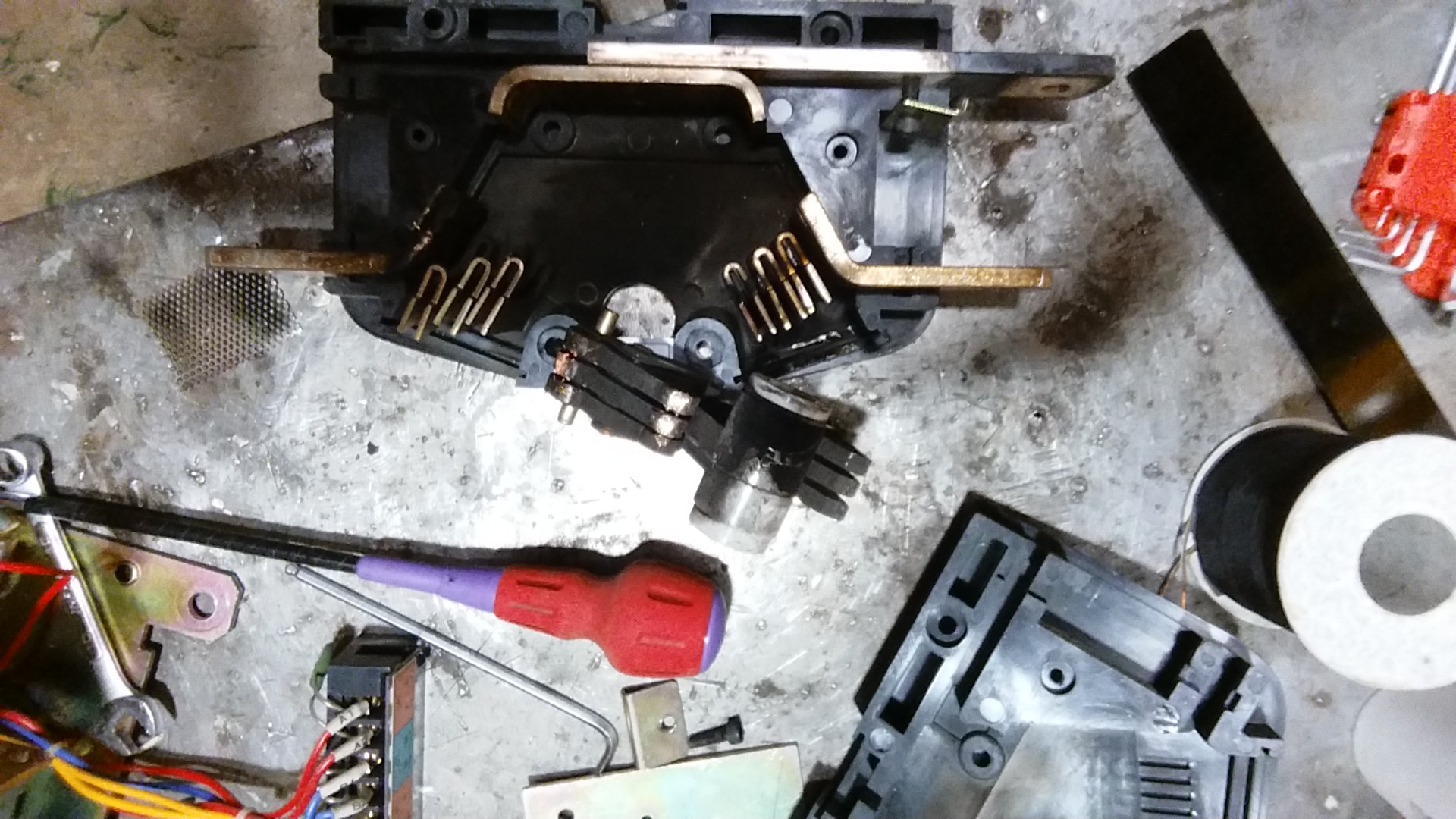

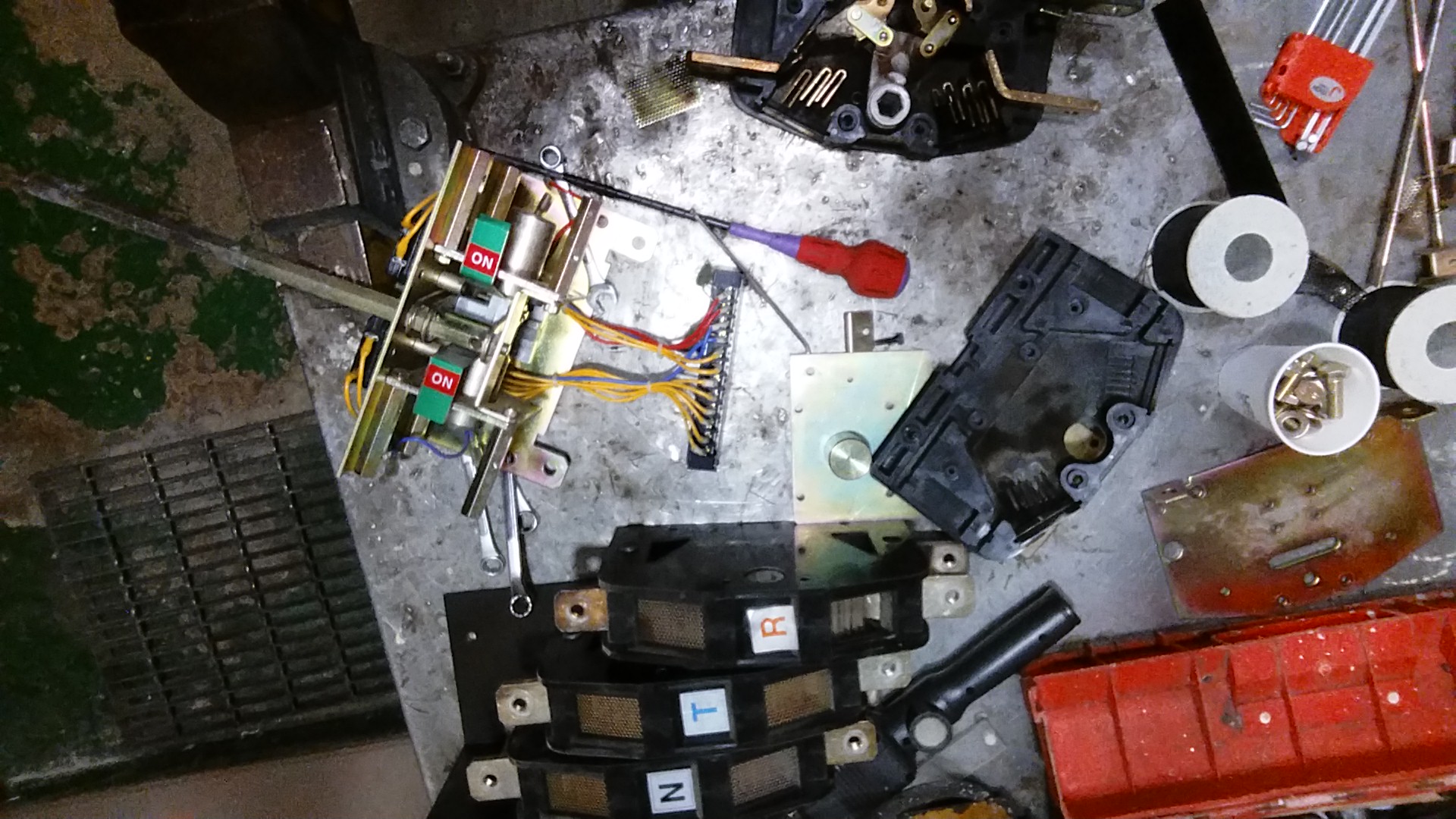

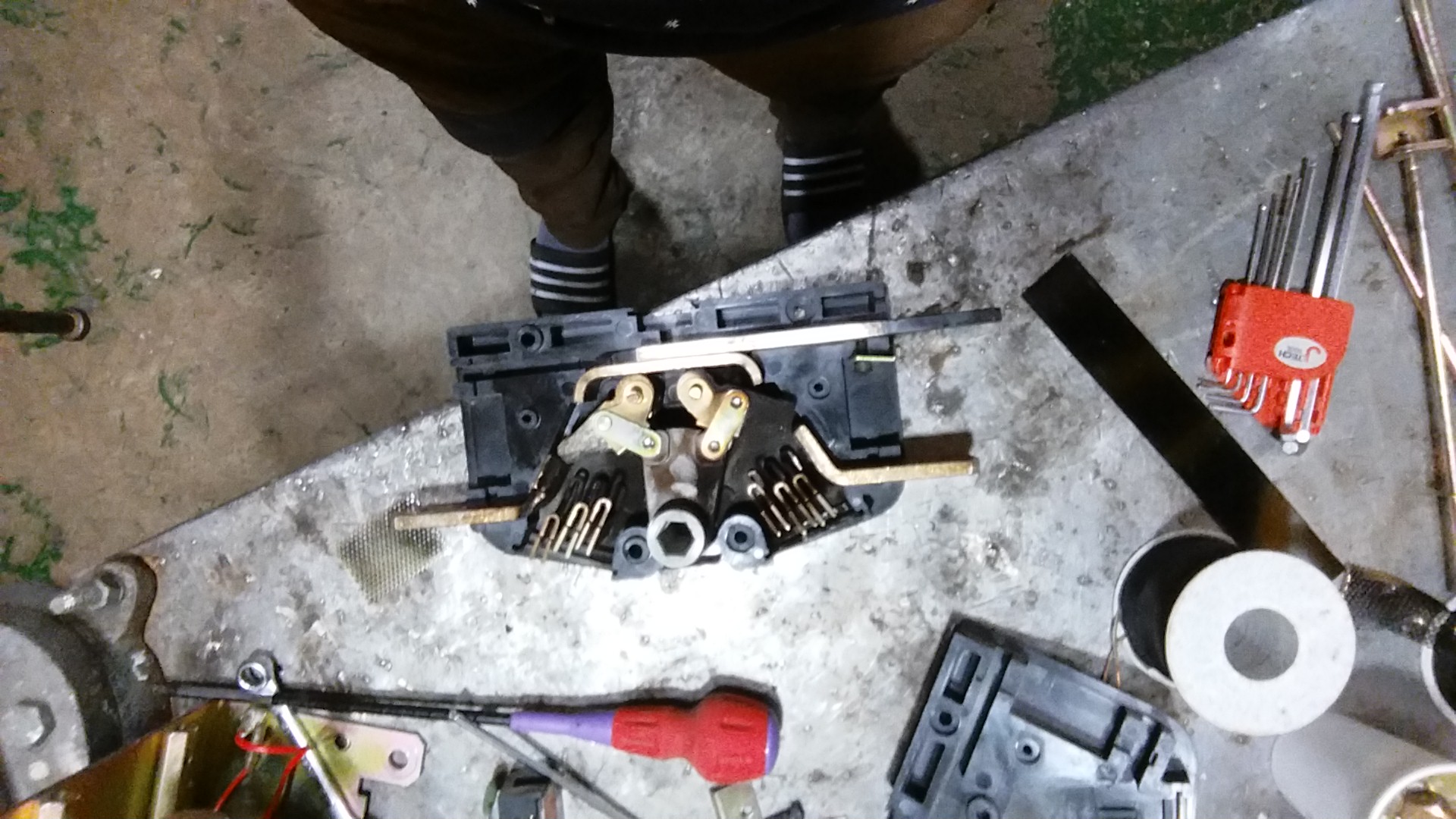

아크로 손상된 ATS 내부 접점 분해한 모습

2021년11월23일

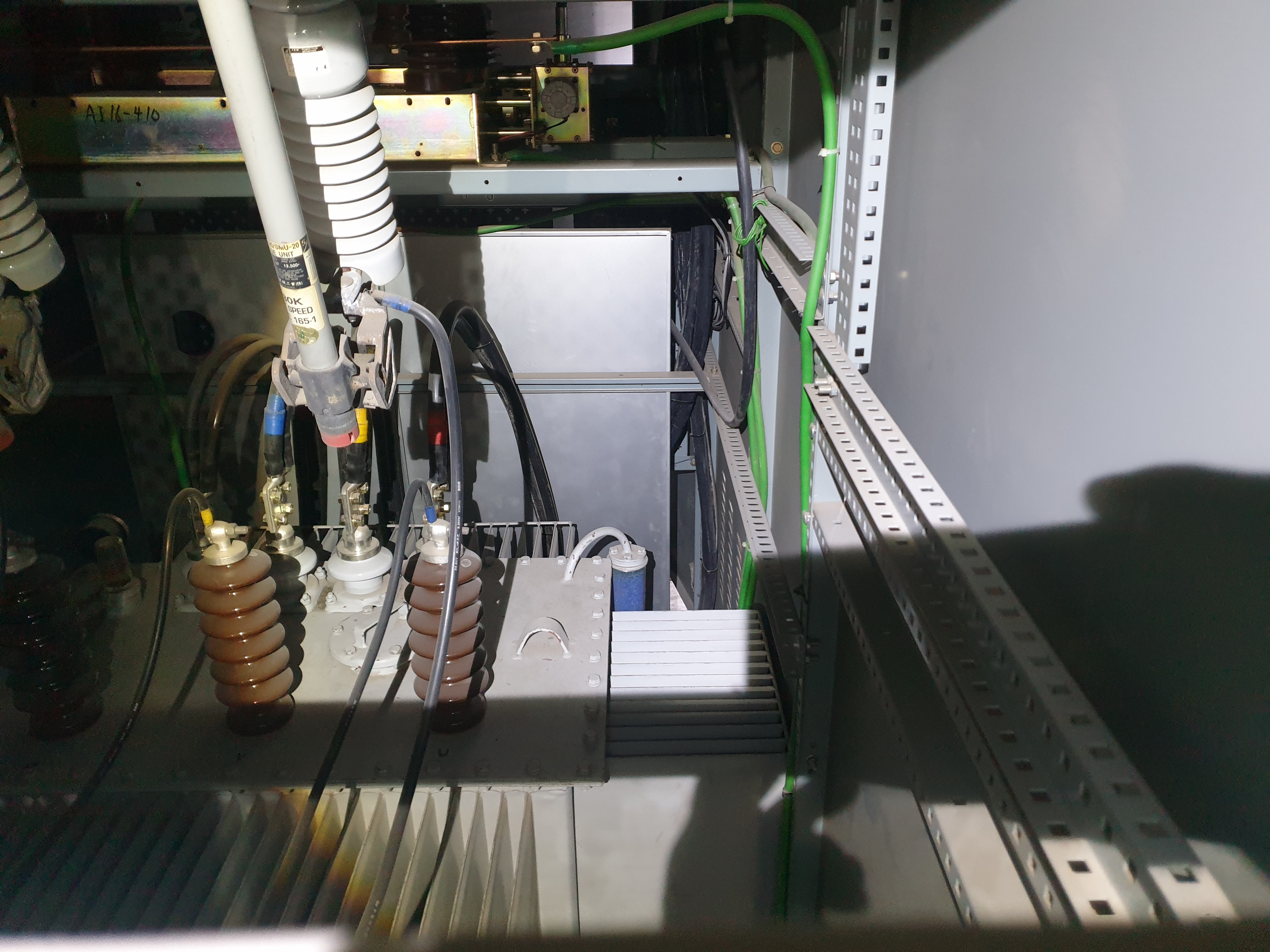

600kva 변압기 흡습호흡기 상태

아직 양호 한것 같다.

MOF 20/5A 용량이 적어 흡습호흡기는 생략 된다고 한다
